Чтобы подтвердить утечку тепла после усадки утеплителя в углу каркасного дома без вскрытия, выполните три независимых теста: тепловизионную съёмку изнутри при разнице температур не менее 15 °C, аэрозольный тест на продувание и замер влажности дерева. Если разница температур поверхности угла и центра стены превышает 4 °C, а влажность дерева выше 20%, это указывает на пустоты и требует локального ремонта. При совпадении двух и более признаков можно планировать вскрытие пароизоляции в зоне аномалии.
Подготовка к диагностике: инструменты, безопасность и фиксация исходных данных
Диагностика должна быть воспроизводимой, поэтому до начала работ соберите приборы и зафиксируйте условия. Без объективных замеров легко принять мостик холода за усадку минваты и вскрыть стену без необходимости.
- Инструменты: тепловизор с разрешением не ниже 160×120 и диапазоном до −20 °C, контактный термометр, крыльчатый анемометр, влагомер для дерева и утеплителя, фонарь, зеркало на телескопической ручке, малярный скотч, аэрозольный генератор дыма или дымовая шашка, перчатки, респиратор.
- Условия замера: разница температур улица/дом не менее 15 °C, отсутствие прямого солнца на углу, стабильная работа отопления не менее 3 часов, закрытые окна и двери, выключенная принудительная вентиляция.
- Фиксация базы: фото угла снаружи и изнутри, план этажа с отметкой угла, температура внутри и снаружи, скорость ветра, влажность в помещении.
- Меры безопасности: не вскрывать пароизоляцию до завершения неразрушающих тестов, не использовать открытый огонь рядом с утеплителем, работать в респираторе при распылении аэрозоля.
Шаг 1. Наружный осмотр угла и поиск признаков продувания
Снаружи можно увидеть последствия усадки: выдувание волокон, щели и локальное промерзание. Осматривайте угол на высоте 0,3–1,5 м и в зоне верхней обвязки.
- Ищите следы конденсата, наледи, потемнения обшивки, выдувания волокон минваты через щели.
- Проверьте вертикальность углового бруса и зазоры между обшивкой и каркасом: щель более 3 мм — кандидат на продувание.
- Анемометром замерьте скорость воздуха у щелей при ветре 3–5 м/с: показания выше 0,5 м/с указывают на сквозной поток.
- Сфотографируйте выявленные зоны и нанесите их на план — это точки для внутренней проверки.

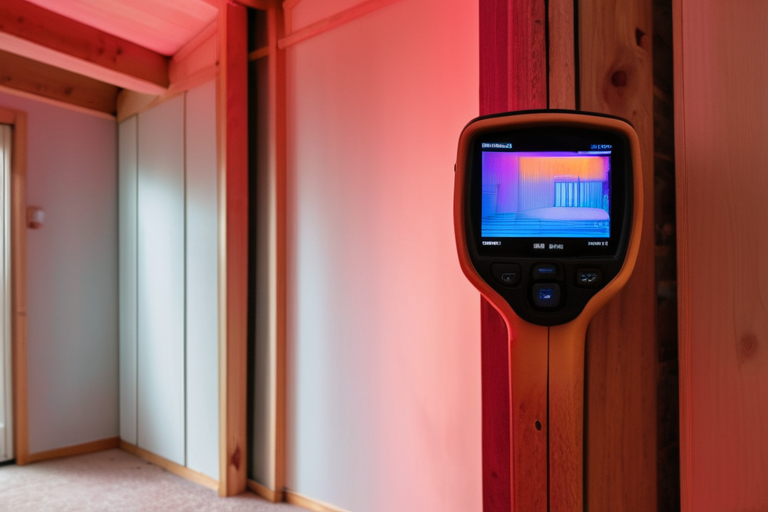

Шаг 2. Тепловизионная съёмка изнутри: локализация аномалии в углу
Тепловизор позволяет без вскрытия получить температурную карту и отделить усадку утеплителя от мостика холода и утечки воздуха. Съёмку ведите при выключенном свете и стабильной температуре.
- Угол снимайте под углом 45° с расстояния 1–1,5 м, фиксируя абсолютные температуры, а не только цвет.
- Критерии: разница температур поверхности угла и центра стены более 4 °C — аномалия; вертикальная полоса холода от 0,3 до 1,2 м — типичный признак усадки минваты.
- Сравните картину при закрытой и приоткрытой двери: если при закрытой двери аномалия усиливается, это утечка воздуха, а не только усадка.
- Проверьте верхний и нижний углы отдельно: усадка чаще проявляется в верхней трети и у обвязки.
- Сохраните термограммы с датой, временем и температурными метками для сравнения после ремонта.
Шаг 3. Проверка утеплителя без вскрытия: аэрозольный и акустический тесты
Подтвердить наличие пустот и продувания можно дымом и простукиванием. Эти методы не разрушают пароизоляцию и обшивку.

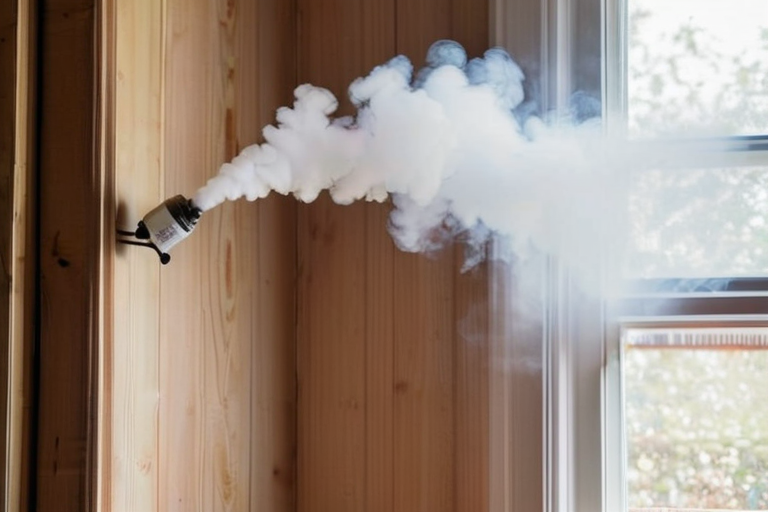

- Аэрозольный тест: распылите дым у подозрительной зоны изнутри при работающей вытяжке или вентиляторе; движение дыма в щель или из щели подтверждает продувание.
- Акустический тест: простучите угол по стойкам и обвязке; глухой звук — утеплитель прижат, звонкий и пустой — вероятная пустота.
- Проверка на ощупь через розетки, выключатели и технологические отверстия: вставьте зеркало и фонарь, оцените плотность минваты и наличие зазора более 10 мм.
- Влагомер: влажность дерева в углу выше 20% при нормальной влажности в комнате указывает на конденсат из-за усадки и продувания.
- Сравните результаты трёх тестов: совпадение двух и более признаков — основание для локального ремонта.
Шаг 4. Дифференциальная диагностика: усадка минваты, мостик холода или дефект пароизоляции
Важно не перепутать причины, иначе ремонт не устранит проблему. Ниже — отличительные признаки.
- Усадка минваты: вертикальная пустота в верхней части угла, подвижность волокон, следы оседания на нижней обвязке, температура угла падает после отопительного сезона.
- Мостик холода: холодная полоса идёт по элементу каркаса, температура стабильна по высоте, не зависит от ветра.
- Дефект пароизоляции: локальное увлажнение, плесень, запах сырости, влажность дерева выше 25%, аэрозольный тест показывает движение воздуха изнутри наружу.
- Продувание из-за усадки: анемометр фиксирует поток, дым уходит в щель, температура угла зависит от скорости ветра.
- Зафиксируйте вывод в таблице «признак — причина — метод ремонта».
Шаг 5. Локальный ремонт угла после подтверждённой усадки
Ремонт выполняйте только после подтверждения усадки. Вскрывайте пароизоляцию минимально, чтобы восстановить тепловой контур.
- Вскройте пароизоляцию только в зоне подтверждённой пустоты: разрез крест-накрест, отогните края, не повредите соседние слои.
- Заполните пустоту минватой плотностью не ниже 30–40 кг/м³ с перекрытием стыков на 50–100 мм, без сжатия волокон.
- Установите ветрозащитную мембрану снаружи и герметизируйте стыки пароизоляции бутиловым скотчем или клеем.
- Для угла используйте дополнительный слой утеплителя с перехлёстом на 200 мм по обеим стенам.
- После ремонта повторите тепловизионную съёмку и аэрозольный тест, сравните с исходными данными.
Шаг 6. Контроль результата и профилактика повторной усадки
Убедитесь, что утечка тепла устранена, и снизьте риск повторной усадки минваты.
- Контрольный замер через 24 и 72 часа: разница температур угла и центра стены не более 2 °C, влажность дерева не выше 18%.
- Проверка при ветре 5–8 м/с: анемометр у угла не должен показывать поток более 0,2 м/с.
- Профилактика: не используйте минвату низкой плотности в углах, оставляйте компенсационный зазор, применяйте вертикальные распорки и перекрёстное армирование.
- Ведите журнал сезонных замеров: осень и весна, чтобы отследить динамику усадки.
- Если аномалия сохраняется — переходите к вскрытию с заменой утеплителя на негорючий материал с памятью формы.
Типичные ошибки и ограничения метода
Избегайте ложных выводов, которые ведут к лишним разрушениям.
- Ошибка: делать вывод по одному тепловизору без аэрозольного теста — мостик холода легко принять за усадку.
- Ошибка: измерять при разнице температур менее 10 °C — аномалия не проявится.
- Ошибка: вскрывать пароизоляцию до проверки без вскрытия — теряется возможность сравнить.
- Ограничение: аэрозольный тест не работает при сильной вентиляции и сквозняке в помещении.
- Ограничение: тепловизор не видит пустоту за фольгой и металлическими слоями — нужен акустический тест.
Вопросы читателей
Вопрос: Можно ли диагностировать усадку утеплителя летом?
Летом при разнице температур менее 15 °C тепловизионная съёмка малоинформативна. Используйте аэрозольный тест и акустический метод, но для точного замера дождитесь холодного сезона.
Вопрос: Какой тепловизор подойдёт для поиска пустот в углу?
Достаточно модели с разрешением 160×120 и диапазоном до −20 °C. Важнее правильно настроить коэффициент излучения и проводить съёмку при стабильной температуре.
Вопрос: Обязательно ли вскрывать пароизоляцию для ремонта?
Если пустота подтверждена, локальное вскрытие необходимо. При незначительной усадке иногда достаточно заполнить зазор через технологические отверстия, но это временная мера.
Вопрос: Как отличить усадку минваты от мостика холода?
Мостик холода даёт стабильную холодную полосу по элементу каркаса, не зависящую от ветра. Усадка проявляется вертикальной пустотой в верхней части угла и усиливается при продувании.
