Проверка утепления тепловизором позволяет найти скрытые утечки тепла за 1–2 часа, если обеспечить разницу температур внутри и снаружи не менее 15 °C и снимать в сухую погоду без прямого солнца. Сначала обходите дом снаружи, затем изнутри, фиксируя аномалии на фото и видео. Решайте о ремонте по площади и контрасту аномалии: небольшие продувания окон устраняются самостоятельно, а промерзающие стены и пустоты в утеплителе требуют профессионального вмешательства.
Что показывает тепловизор и какие дефекты утепления можно выявить
Тепловизор фиксирует инфракрасное излучение поверхности и переводит разницу температур в цветную картинку. Чем холоднее участок зимой, тем интенсивнее он «светится» синим или фиолетовым на фоне теплых стен. Летом логика обратная: перегретые зоны указывают на недостаточную теплоизоляцию или отсутствие вентиляции.
Метод помогает обнаружить:
- мостики холода — линейные зоны по углам, стыкам плит, оконным откосам и перемычкам;
- недостаточную толщину или просадку утеплителя — пятна с плавным градиентом температуры;
- щели и продувание — резкие локальные перепады у примыканий, дверей, вводов коммуникаций;
- нарушение пароизоляции и влажные участки — они остывают иначе, чем сухие, из-за испарительного охлаждения;
- дефекты остекления — разгерметизацию стеклопакетов и промерзание откосов.
Ограничения метода: тепловизор не «видит» скрытые дефекты за плотными материалами, если они не влияют на температуру поверхности. Результат зависит от погоды, ветра, солнечного прогрева и правильной настройки коэффициента излучения. Поэтому снимки — не приговор, а карта для дальнейшей проверки.
Как выбрать тепловизор для самостоятельной проверки дома
Для домашней диагностики не нужен прибор за сотни тысяч рублей. Ориентируйтесь на три параметра: разрешение матрицы, температурную чувствительность (NETD) и диапазон измеряемых температур. Модели с матрицей 80×80 или 120×90 пикселей подойдут для обзорного поиска, но мелкие дефекты на них выглядят размыто. Разрешение 160×120 и выше дает четкие снимки, пригодные для отчета.
NETD показывает, какую минимальную разницу температур различает прибор. Значение 0,1 °C считается хорошим, 0,05 °C — отличным. Чем ниже NETD, тем увереннее вы увидите слабые утечки. Диапазон измерений должен перекрывать уличные и внутренние температуры: от −20 до +50 °C достаточно для большинства регионов.
| Класс прибора | Разрешение матрицы | NETD | Для чего подходит |
|---|---|---|---|
| Бюджетный | 80×80 – 120×90 | 0,1 °C | Обзорный поиск крупных утечек, проверка окон и дверей |
| Средний | 160×120 – 256×192 | 0,07–0,05 °C | Детальная съемка фасада, стен, откосов, подготовка отчета |
| Профессиональный | 320×240 и выше | 0,04 °C и ниже | Экспертиза, судебные споры, обследование больших объектов |
Дополнительные функции — запись видео, Wi-Fi, встроенная память, анализ в приложении — упрощают работу, но не заменяют разрешение и чувствительность. Перед покупкой проверьте актуальные модели: рынок обновляется ежегодно.
Подготовка дома к тепловизионной съемке: условия и чек-лист
Достоверность снимков на 80% зависит от условий. Главное правило: разница температур внутри и снаружи должна быть не менее 15–20 °C. Лучшее время — холодный сезон, раннее утро или поздний вечер, когда солнце не прогревает фасад. Ветер усиливает теплопотери и помогает выявить продувание, но сильные порывы создают шум на снимках.
Чек-лист подготовки:
- включите отопление на полную мощность за 3–4 часа до съемки и не проветривайте помещения;
- закройте окна, двери, форточки, вентиляционные решетки — сквозняк исказит картину;
- уберите мебель, ковры и шторы от стен и откосов, чтобы открыть поверхность;
- не включайте мощные источники тепла (обогреватели, камины) в зоне съемки;
- проверьте прогноз: дождь, снегопад и туман мешают инфракрасной съемке;
- подготовьте план дома или квартиры, чтобы отмечать проблемные зоны.
Если разница температур меньше 15 °C, слабые дефекты могут не проявиться. В таком случае лучше перенести обследование или использовать профессиональный прибор с высокой чувствительностью.
Пошаговая инструкция съемки: снаружи и изнутри
Начните с настройки тепловизора. Установите коэффициент излучения (emissivity) для большинства строительных материалов на уровне 0,90–0,95. Для блестящих металлов, стекла и полированных поверхностей значение другое — уточните в инструкции. Сфокусируйте объектив на выбранной зоне, дождитесь стабилизации изображения и при необходимости выполните калибровку по инструкции производителя.
Съемка снаружи:
- Обойдите фасад по периметру, начиная с углов и стыков стен.
- Осмотрите оконные и дверные проемы, откосы, перемычки, места крепления кронштейнов.
- Проверьте зоны под карнизом, цоколь, стыки перекрытий и вводы коммуникаций.
- Сравните температуру соседних участков: аномалия — это не абсолютное значение, а контраст с фоном.
Съемка изнутри:
- Пройдите по всем комнатам, включая углы, потолок и пол у наружных стен.
- Проверьте оконные откосы, подоконники, места примыкания рам к стенам.
- Осмотрите зоны ввода труб, кабелей, вентиляционные каналы.
- Зафиксируйте каждую аномалию: сфотографируйте, запишите координаты и примерную площадь.
Помните: тепловизор показывает температуру поверхности, а не толщину утеплителя. Найденная зона — повод для вскрытия или дополнительной проверки, а не окончательный диагноз.
Как читать тепловизорные снимки: цветовая шкала и типичные паттерны
Цветовая шкала на снимке — это условность. В зимнем режиме красный и желтый обычно означают теплые участки, синий и фиолетовый — холодные. Но настройки палитры можно менять, поэтому всегда смотрите на числовые значения температуры и контраст, а не только на цвет.
Типичные паттерны:

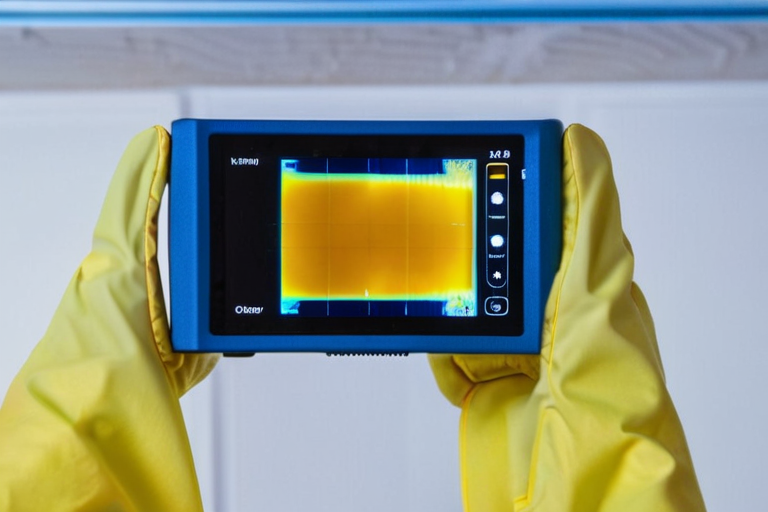

- Линейные мостики холода — четкие полосы по углам, стыкам плит, оконным откосам. Указывают на нарушение теплоизоляции или отсутствие разрыва в конструкции.
- Пятна с плавным градиентом — часто свидетельствуют о просадке или увлажнении утеплителя.
- Резкие локальные перепады — щели, продувание, разгерметизация.
- Влажные участки — остывают сильнее сухих из-за испарения; их температура ниже, чем у соседних зон.
Артефакты, которые легко принять за дефект:
- отражения тепла от блестящих поверхностей (стекло, металл, глянцевая плитка);
- блики от солнца или ламп накаливания;
- влияние мебели, штор, ковров, закрывающих поверхность;
- ошибки настройки коэффициента излучения.
Чтобы отличить реальный дефект от артефакта, сделайте повторный снимок с другого ракурса и при другой температуре. Если аномалия сохраняется и совпадает с конструктивным узлом — это повод для проверки.
Анализ результатов: когда можно устранить самостоятельно, а когда вызывать специалиста
Оценивайте дефект по трем критериям: площадь аномалии, разница температур с фоном и локализация. Небольшие продувания окон, неплотности дверей, трещины в откосах часто устраняются самостоятельно — заменой уплотнителя, герметизацией швов, регулировкой фурнитуры. Для этого не нужны профессиональные навыки.
Сложные случаи требуют вмешательства специалиста:
- промерзание стен на большой площади;
- пустоты в утеплителе, выявленные по градиенту температуры;
- нарушение пароизоляции и влажные участки в конструкции;
- дефекты, которые нужно подтвердить для суда или застройщика.
Когда заказывать тепловизию у профессионалов: если нет подходящего прибора, если нужна экспертиза для официального отчета или если самостоятельная съемка дала противоречивые результаты. Профессиональное обследование обычно включает не только съемку, но и анализ конструкции, проверку влажности и рекомендации по ремонту.
Частые ошибки при самостоятельной проверке утепления тепловизором
Даже с хорошим прибором легко получить ложные выводы. Вот что чаще всего идет не так:
- Неправильный коэффициент излучения. Для стекла, металла и глянца он отличается от 0,95. Игнорирование этого дает завышенные или заниженные температуры.
- Недостаточная разница температур. Если на улице и дома одинаково тепло, слабые дефекты не проявятся.
- Солнечный прогрев и ветер. Фасад, нагретый солнцем, показывает ложное «тепло»; сильный ветер создает шумовые аномалии.
- Неверная интерпретация отражений. Блестящие поверхности отражают тепло, и тепловизор показывает не температуру стены, а отражение.
- Отсутствие повторных замеров. Один снимок не подтверждает дефект. Нужны серия кадров, разные ракурсы и, желательно, разные погодные условия.
Чтобы избежать ошибок, ведите протокол: дата, время, температура снаружи и внутри, погода, настройки прибора, координаты аномалий. Это поможет сравнить результаты и принять взвешенное решение.
Можно ли проверить утепление тепловизором летом?
Летом разница температур мала, поэтому метод малоинформативен. Если другого времени нет, используйте кондиционер для охлаждения помещений и снимайте в жаркий день — но достоверность будет ниже, чем зимой.
Какой тепловизор купить для дома, чтобы не переплатить?
Для самостоятельной проверки достаточно модели с разрешением 120×90 или 160×120 и NETD около 0,1–0,07 °C. Более дорогие приборы нужны для профессиональной экспертизы и мелких дефектов.
Показывает ли тепловизор толщину утеплителя?
Нет, он фиксирует температуру поверхности. По аномалиям можно косвенно судить о недостатке утепления, но точную толщину и состояние слоя определяют только вскрытием или расчетом.
Что делать, если тепловизор показал холодную стену?
Сделайте повторный снимок с другого ракурса, проверьте влажность и целостность отделки. Если аномалия подтверждается, пригласите специалиста для оценки конструкции и способа устранения.
