Как сделать вытяжку на кухне своими руками.

На самом деле такие непростые инженерные решения должны быть запланированы на стадии дизайн проекта. Но так как я делал ремонт «своими руками» все решения возникали по факту моих хотелок, и того что я придумывал.

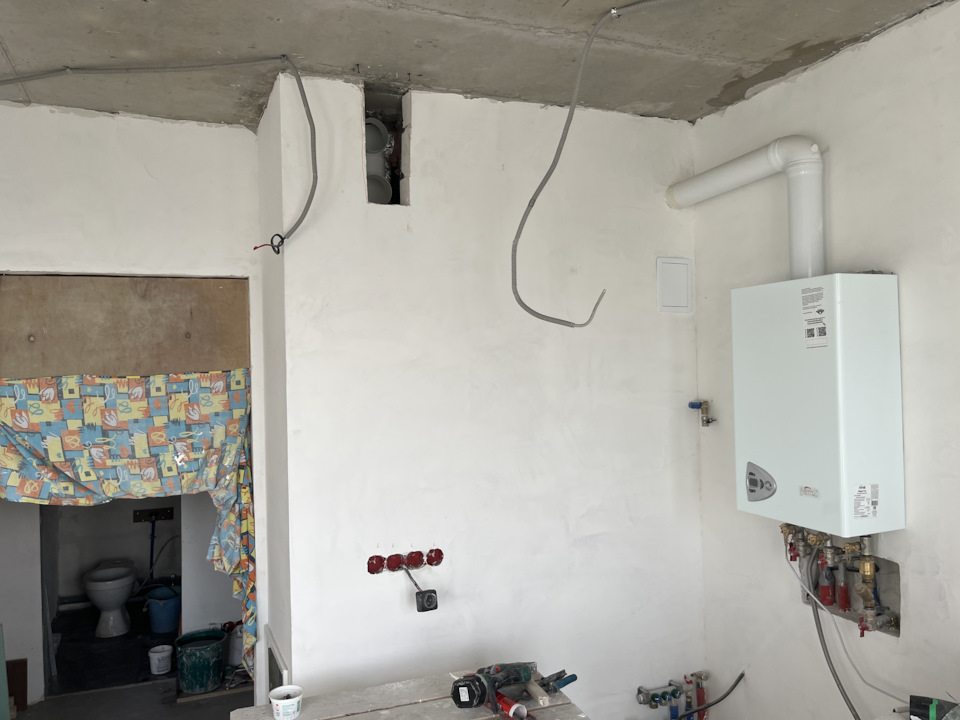

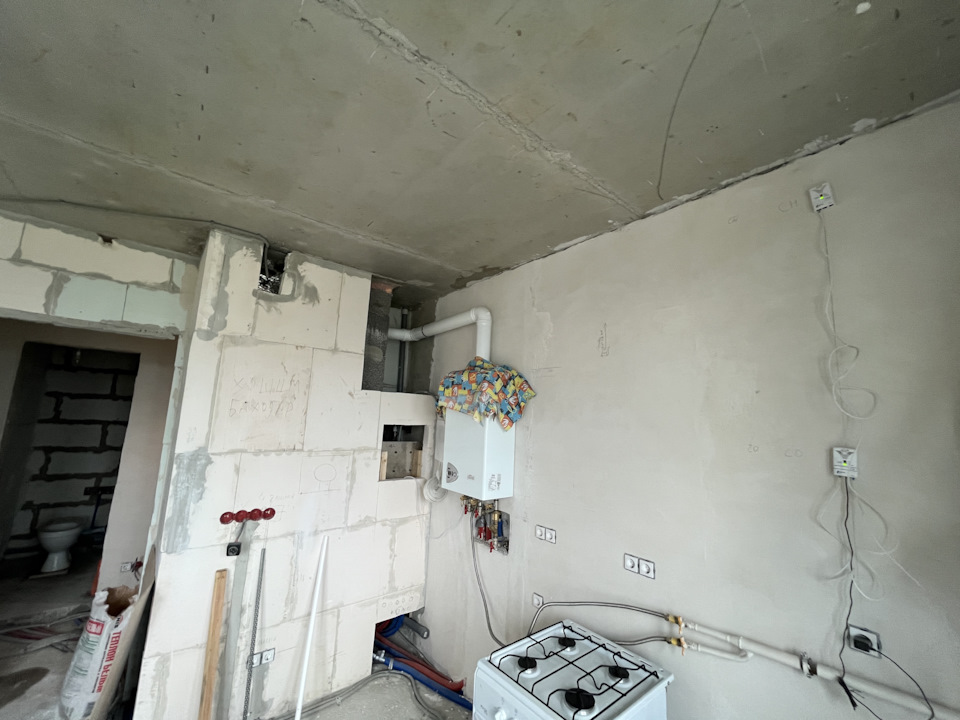

На момент сдачи дома, была только одна вент шахта, уходящая на крышу. Подрезав на высоту чуть выступающую за потолок — я укоротил вент канал, чтобы моя раздвоенная вентиляция была не сильно низко расположена, относительно уровня моего чистого натяжного потолка.

Напомню, что мне нужно соблюсти законодательство, где в многоквартирных домах с газовым оборудованием должна быть естественная вентиляция и по моему желанию — мне нужна вытяжка над плитой, для удаления запахов от приготовления или разогрева пищи.

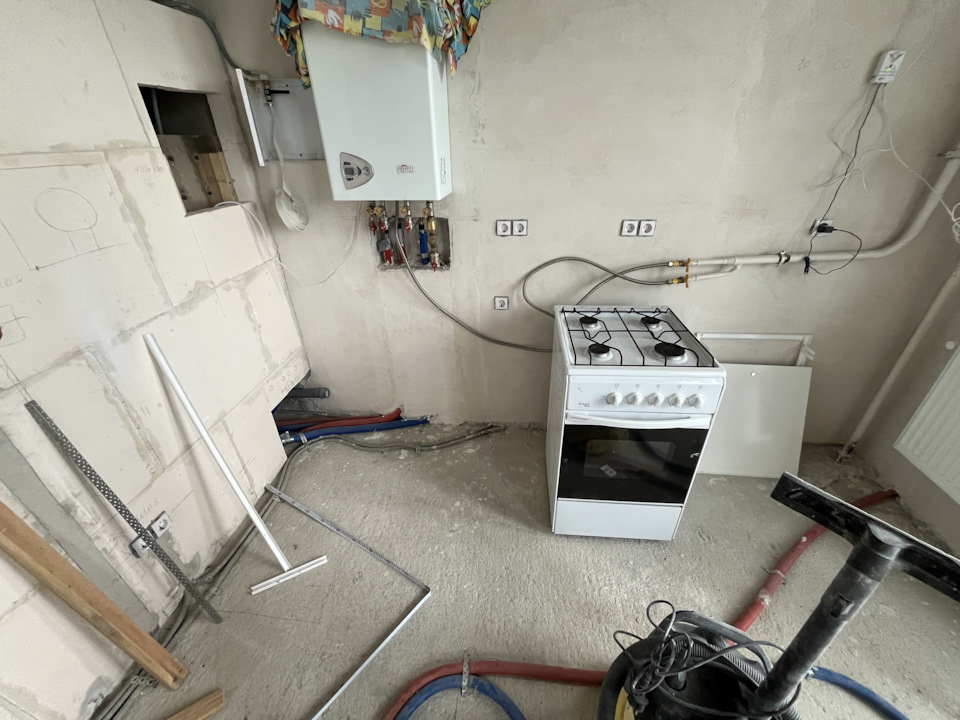

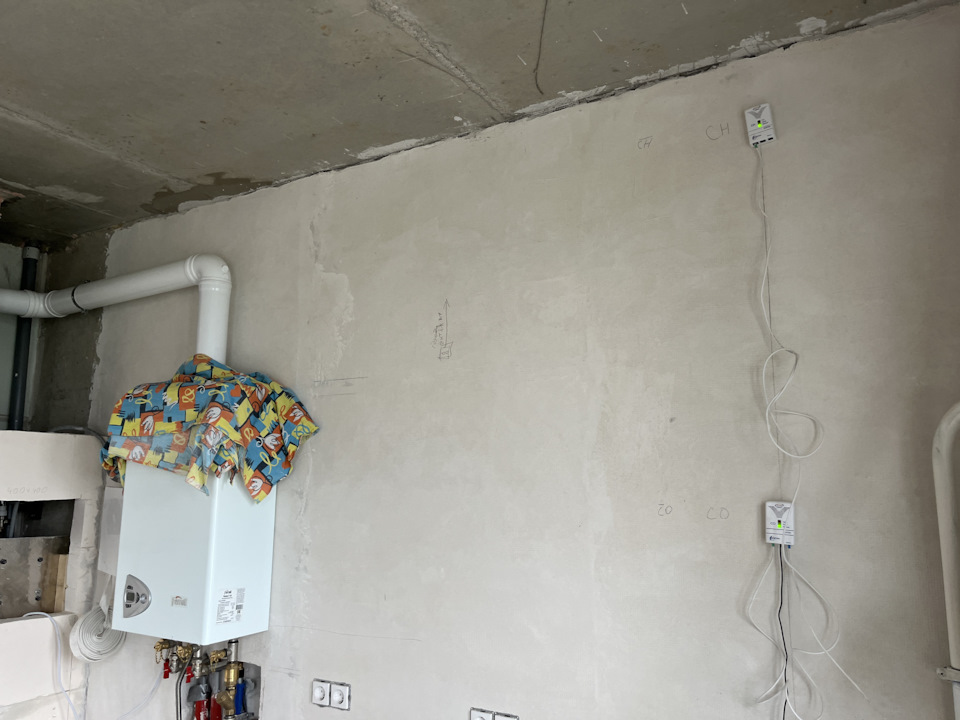

Разметив где примерно будет стоять плита, и на каком расстоянии нужно будет вешать вытяжку — подготавливаем розетку и подготавливаем разметку под отверстие для вент канала от вытяжки к потолочному коробу. Рисуем максимально близко к стене.

После этого, начинаем работать с вент шахтой. Нам нужно сделать так, чтобы у нас была и естественная вытяжка и механическая. И при все этом, когда механическая включалась- естественная закрывалась, чтобы не гнать воздух обратно внутрь кухни.

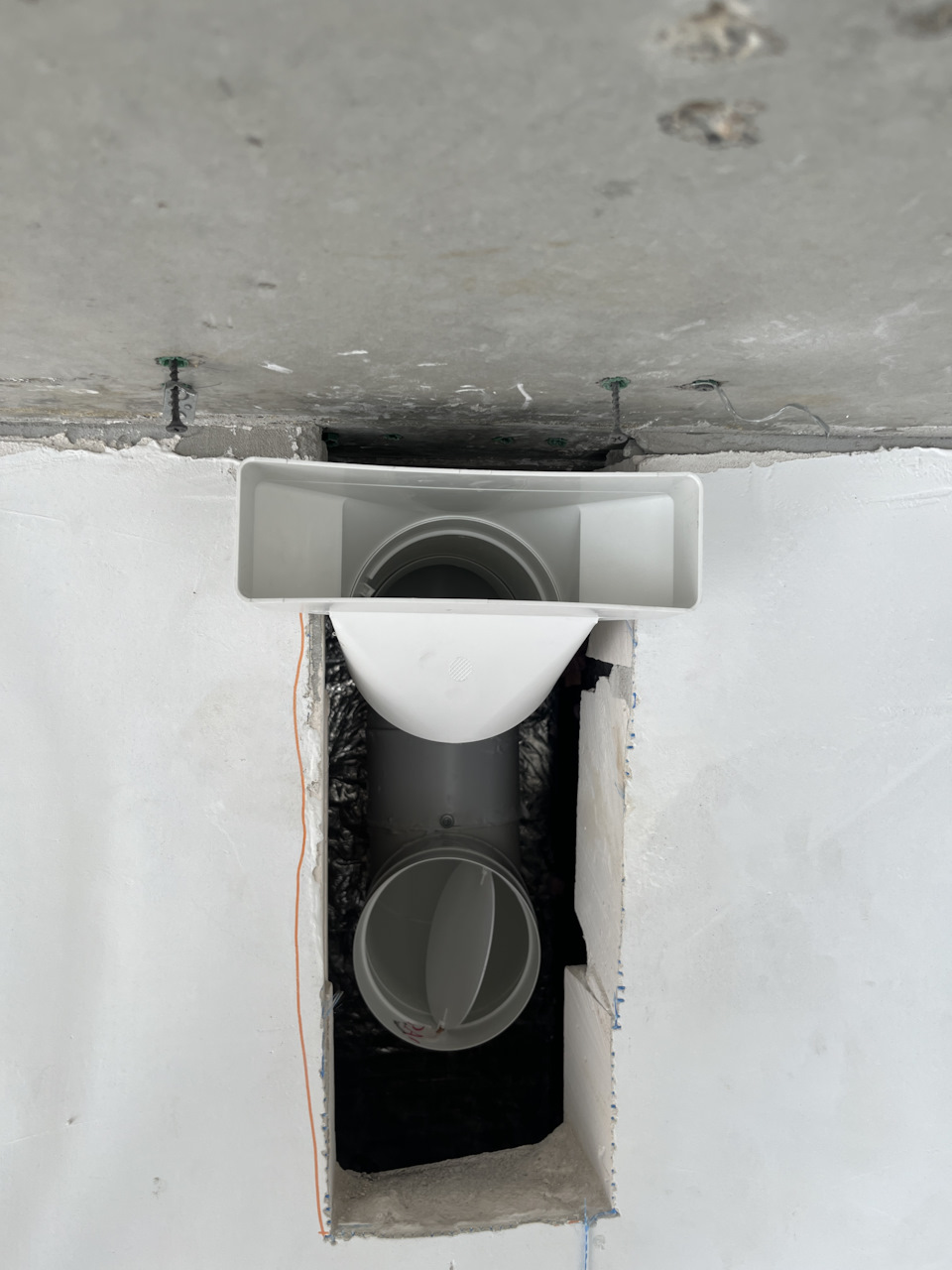

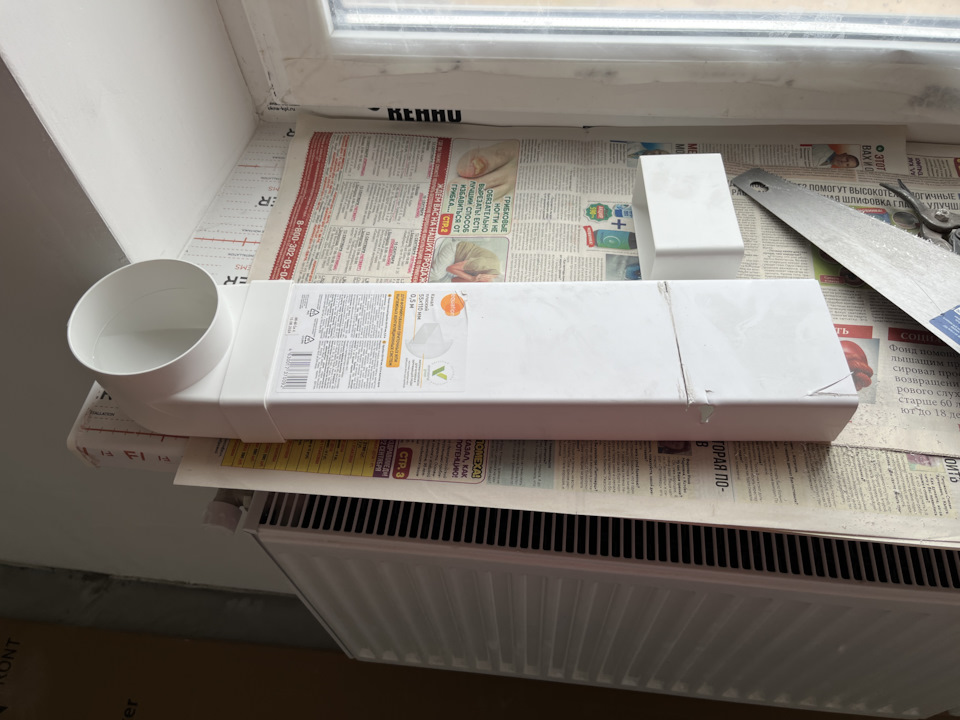

Для этого мы делаем верхний короб под вент канал от механической вытяжки, который пойдет под потолком и спрячется за натяжной потолок, а естественную опускаем ниже, и монтируем в неё обратный клапан.

Настройка обратного клапана — это не простая, а скорее творческая работа. Так как вент канал обычно не встает в идеальный круг, а где заОВАЛивается, то клапан клинит в определенных моментах. Также, важен угол наклона клапана, чтобы он в обычных условия открывался, а когда дует из канала — закрывался. Это тоже сложно сделать, потому что он в самом открытом положении может подвиснуть и ему будет пофигу что мы там хотим от него 🤣, поэтому я в конечном итоге приклеил ниточку к клапану, и закрепил нитку под решетку, чтобы клапан не уходил в самое среднее положение.

Нужно помнить, что механическая вытяжка крепится к стене. От неё вверх близко к стене пойдет мягкий канал до потолка, поэтому пластиковые вент каналы нужно максимально приблизить к стене, чтобы отверстие было соосно с вытяжкой (у меня получилось далековато от стены, я сделал зазор…).
И самое главное — герметик на короба это хорошо, но лента — это важно. Потом будет сечь, и надувать натяжной потолок как у меня. Проклеивать лентой обязательно!

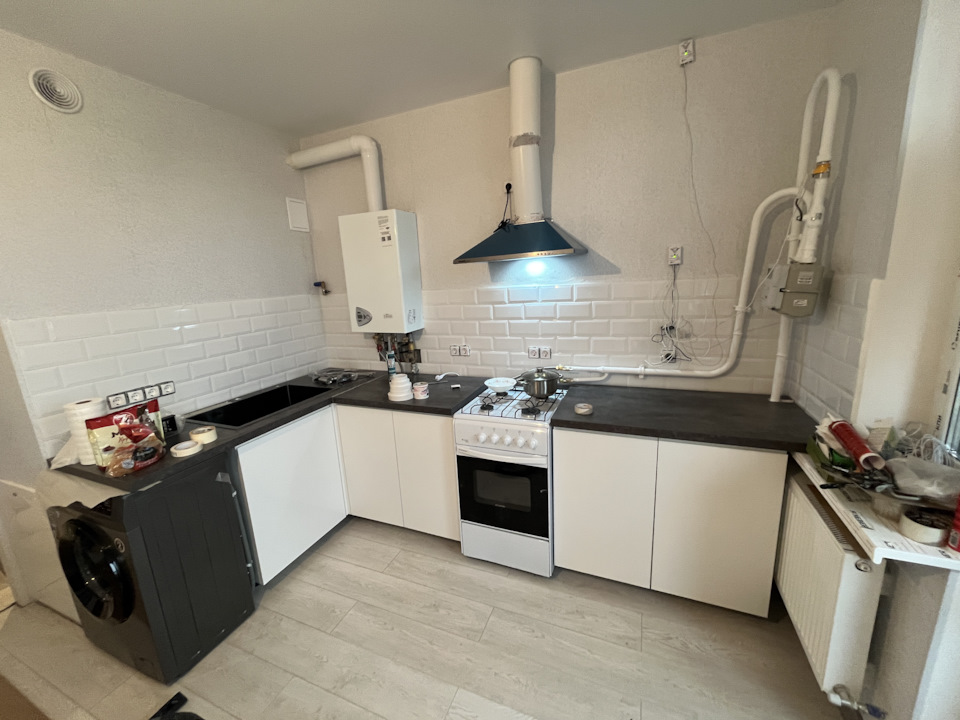

По итогу:
Готовый рабочий вариант можно оценить в видео.

Видеоплеер:
VK Видео YouTube

Я проделанной работой доволен. Клапан работает корректно, газовщики не придираются. Естественная вентиляция при бытовом газовом оборудовании это не только прихоть, но и в первую очередь — безопасность.
