Ленточный фундамент под дом из газобетона своими руками. Часть 1. Земляная
После покупки участка (Продолжение поста «Покупка участка для строительства дома»), когда земелька подсохла, приступил к обустройству фундамента. Изначально (в своих мечтах) хотел сделать мелкозаглубленную ленту. После проведения геологоразведки, если её можно так назвать (опросил соседей, пробурил на участке несколько лунок по 2 метра глубиной) — мечты разбились о глубокую реальность.

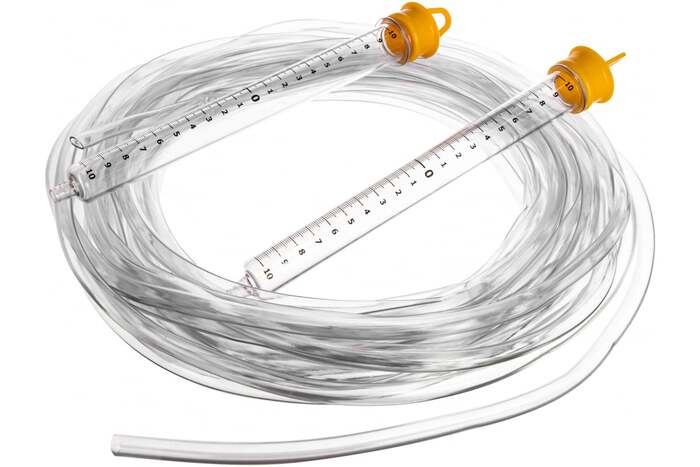

Визуально, участок имел небольшой уклон, прям совсем маленький. Был куплен водяной уровень, такой:
картинка с сайта всеинструменты
С его помощью были промерены все углы будущего фундаменты и оказалось, что разница высот составляет 400 мм. Не мало.

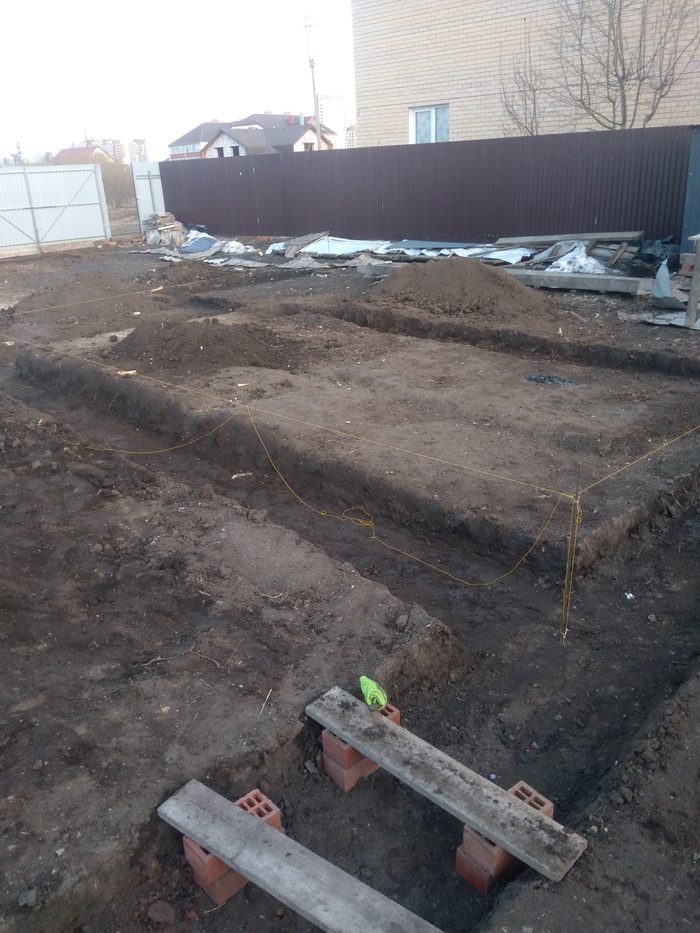

Было принято решения выравнивать в 0. Для этого от низшей точки к высшей прокопал траншеи:
Сделал это для того, чтобы опалубка была установлена в уровень. Так не придётся выравнивать бетон, он сразу будет в нуле.
Кстати, на этом этапе также пригодился лазерный нивелир. Вечером стрельнул и натянул нитки между вбитой арматурой. При копании ориентировался на расстояние от нитки до дна траншеи. Для этого взял верёвочку длиной 400 мм, с крючком. Крючок цеплял к нитке и проводил его. Если низ не цеплялся, значит копать достаточно.
Землю вывозил за пределы участка. Посчитал, что объём плодородного грунта и так достаточен.

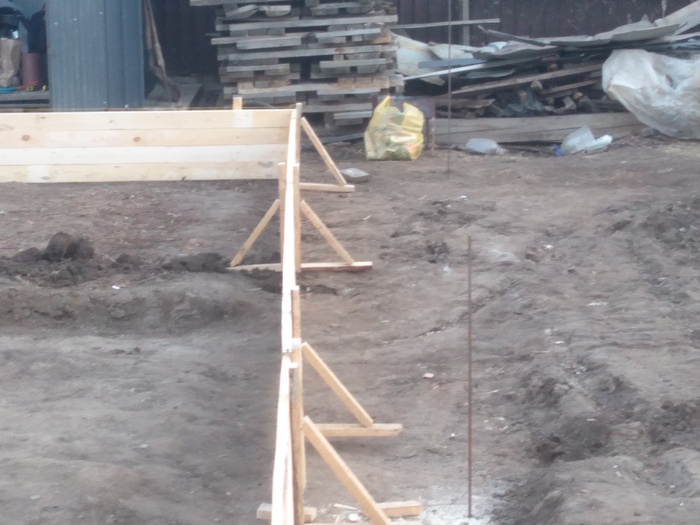

После, начал устанавливать опалубку. Высота опалубки 400 мм, доска 25х100. В качестве упоров использовались брусочки, реечки, собранные на чёрные саморезы.

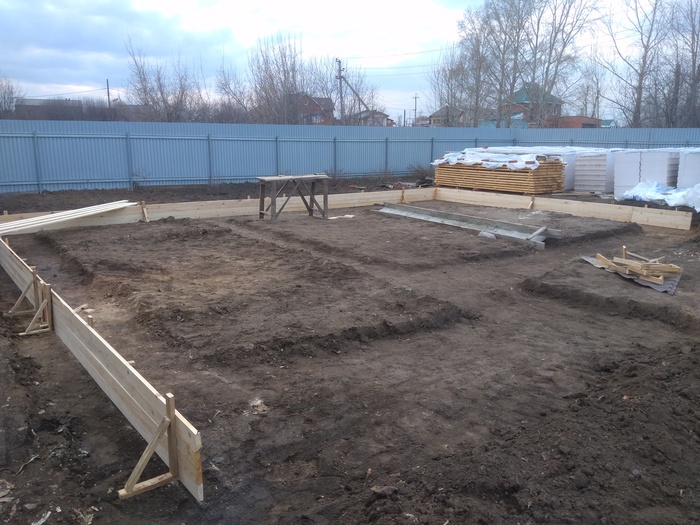

Доски были куплены в начале года, по ещё нормальным ценам. Хотя всё равно завышенным. Летом цены вообще кусачие, да и доски так хорошо просохли.
Виднеется утеплитель для фундамента. Его в работу чуть позже

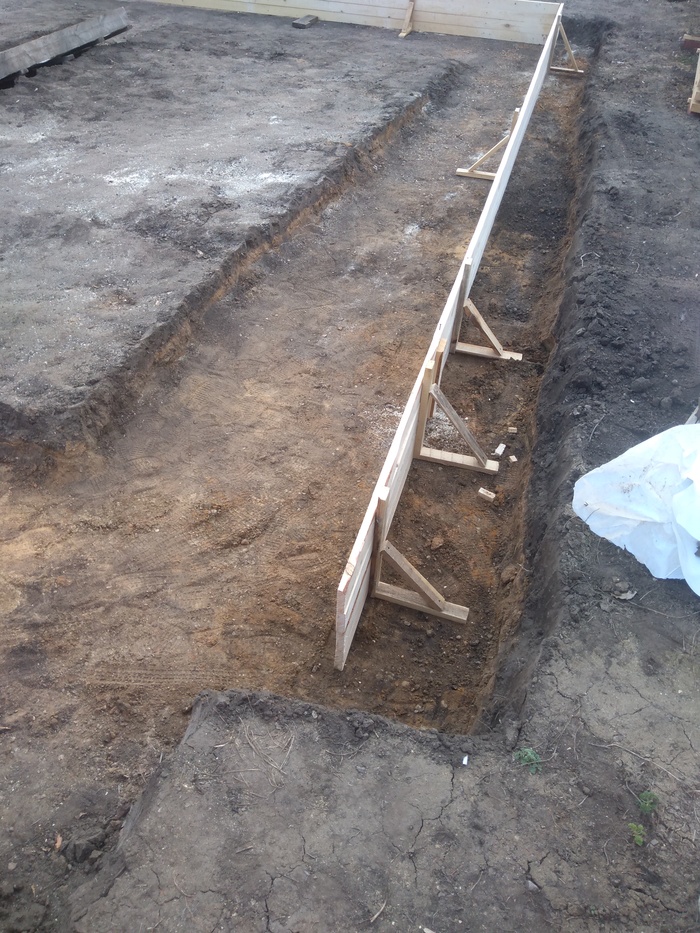

Немного ошибся с диагональю и прямым углом. Докапывал

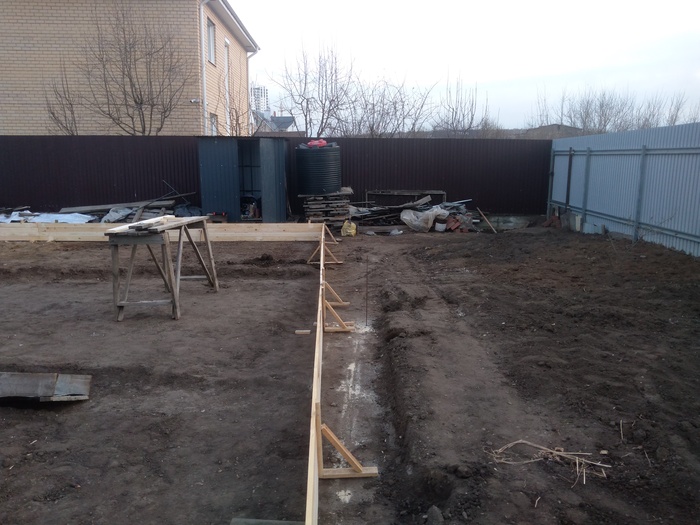

Бочка досталась с участком. Хорошая, пока не на своём месте

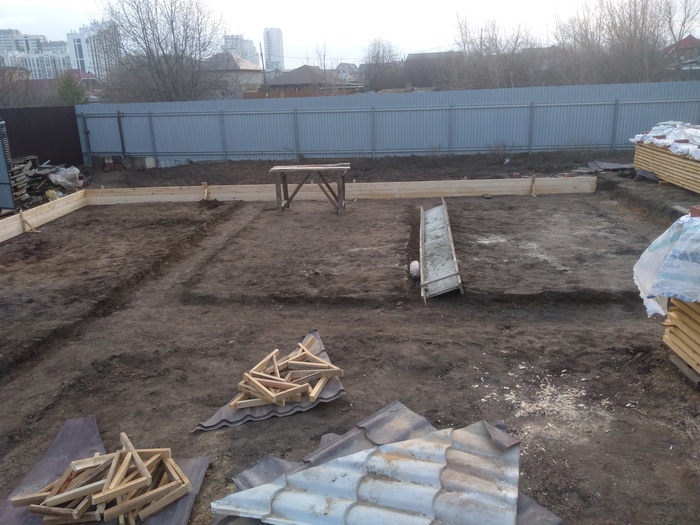

Желоб также шёл комплектом. На этом этапе я не помню, почему он тут лежит )

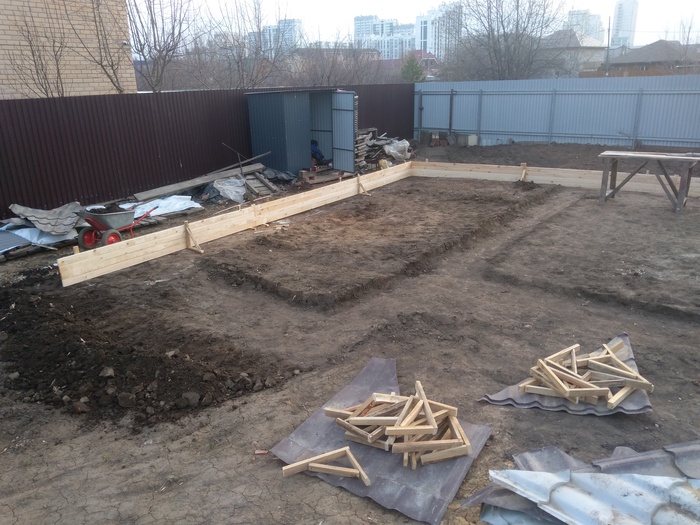

Сварил подсобку для инструмента из профильной трубы и «обшил» профлистом

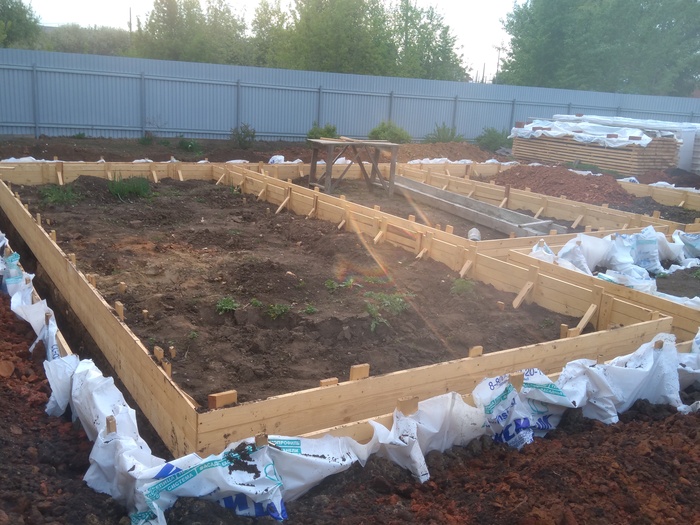

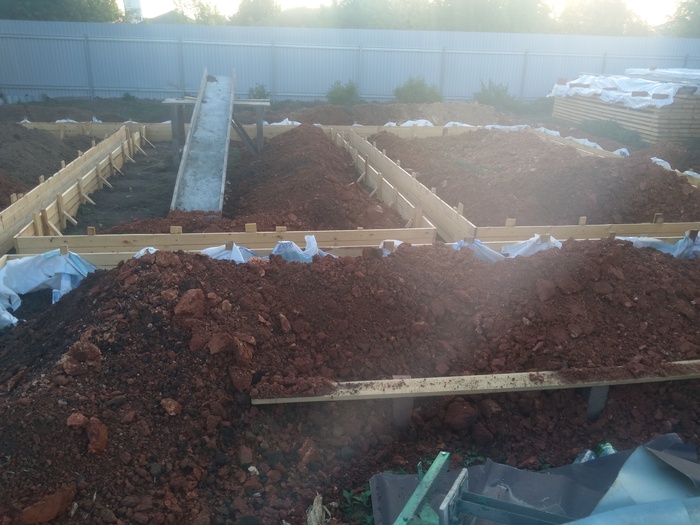

Внешнюю грань опалубки защитил плёнкой, которую снял с блоков. Так и блоки подсохнут, и опалубка будет чистой, и земля не будет осыпаться внутрь

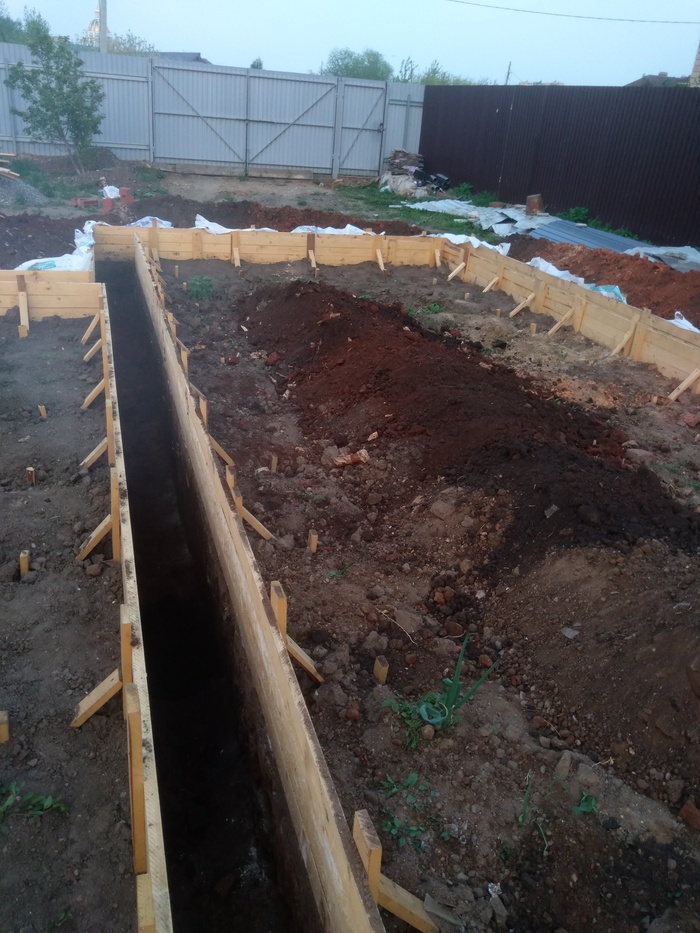

Копал вручную. Долго, тяжело, неудобно.
Если опалубку сразу не устанавливать, то стенки будут обваливаться во время установки. А я этого не хотел, поэтому решил сначала опалубку делать, затем рыть.
Выступающая часть — это будущий гараж (и не только), ширина траншеи здесь 300+50 мм. Внутренние перегородки 350 мм. На доме ширина 350 + 50 мм.
Глубина траншей: от 1400 мм до 2000 мм. Копал, чтобы дойти до твёрдого грунта и чуть заглубиться в него. Переходы копал ступеньками, то есть высота (глубина) доизменялась не плавно, а ступеньками под 90 градусов.
Согласно нагрузкам, которые я подсчитал, указанной ширины было достаточно, но после копа всё же решил внизу траншеи сделать уширения с помощью штык лопаты. На доме это где-то 500-550, на гараже не делал. Там нагрузка минимальная.
Земляные работы закончились большими кучками.
Если интересно, напишу ещё. Про арматуру, заливку (как вспомню — в пот бросает), кладку блоков..
