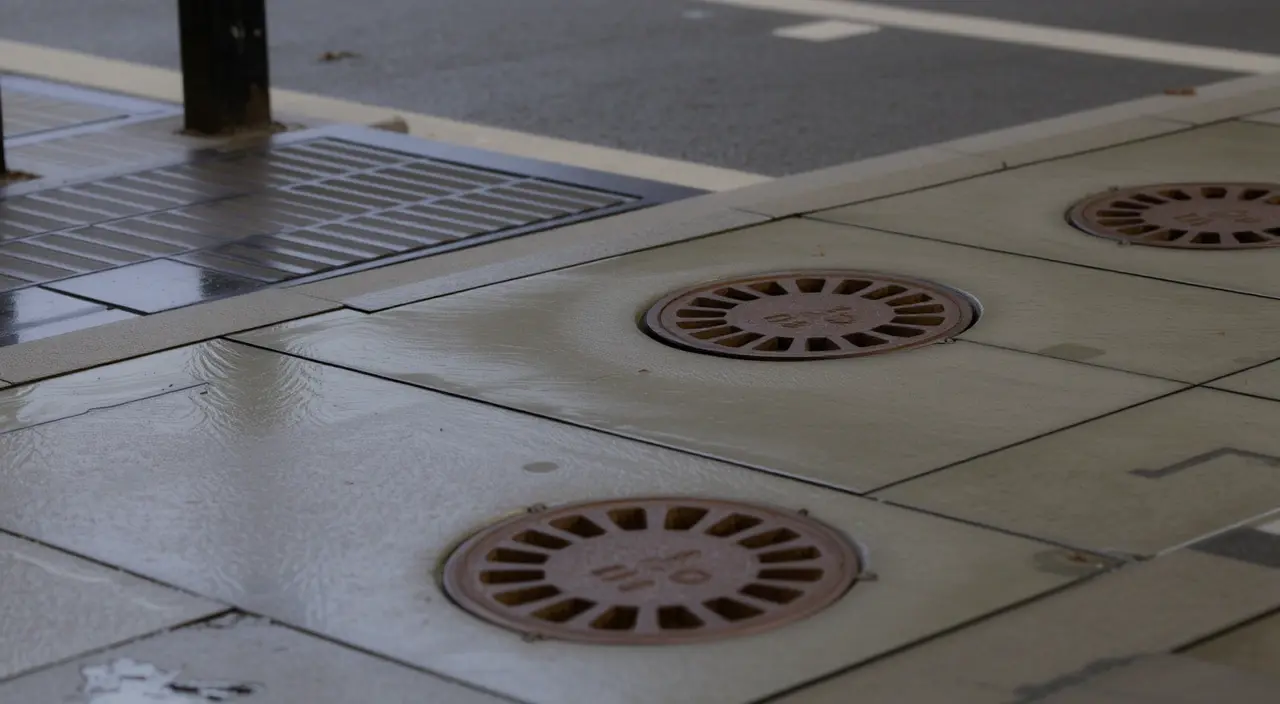

Решетчатые настилы: конструкция, задачи и пределы применения
Решетчатый настил пропускает воду и воздух через поверхность, поэтому его применяют там, где сплошное покрытие задерживает сток и образует лужи. При этом настил должен не только отводить влагу, но и воспринимать расчетную нагрузку от людей, тележек или техники без заметного прогиба. Устройство работает за счет системы несущих полос и поперечных связей, а его поведение зависит от шага опор, материала и формы ячеек. Подобные решения часто подбирают в каталоге Настилекс под конкретные условия эксплуатации.
Связь настила с водоотводом и люками удобнее рассматривать как единую схему: увязка элементов определяет, куда уходит вода, как открывается доступ к коммуникациям и где возникают зоны повышенного износа.
Типы ячеек, материалы и способы изготовления
Ячейки подбирают так, чтобы через них проходила вода, но не задерживался крупный мусор и не возникала опасная ширина проема для обуви, колес или инструментов. На практике применяют квадратные и прямоугольные ячейки, а также более плотные варианты для зон с мелким мусором. Чем меньше шаг ячейки, тем хуже самоочищение, но ниже риск проваливания предметов.
Чаще используют стальные, оцинкованные и нержавеющие элементы. Антикоррозионная защита в виде цинкования полезна там, где поверхность регулярно контактирует с влагой и реагентами. Способ изготовления влияет на жесткость: сварные решетки дают предсказуемую геометрию, прессованные — более равномерную поверхность, а литые применяют при повышенной нагрузке и особых требованиях к форме.
Нагрузки, опирание и требования к безопасности
Несущая способность зависит от толщины несущих полос, высоты профиля и расстояния между опорами. При большом шаге опирания возрастает прогиб, а значит — шум, вибрация и риск повреждения креплений. Для проходных зон обычно оценивают не только вертикальную нагрузку, но и скольжение, отсутствие заусенцев и устойчивость к смещению решетки в раме.
Для люков и крышек часто ориентируются на классы нагрузки по EN 124: от A15 для пешеходных зон до F900 для участков с очень высокой нагрузкой. Такая градация показывает, что один и тот же тип элемента не подходит одновременно для тротуара, проезда и промышленной площадки.
Водоотвод поверхностей: как вода уходит без застойных зон
Водоотвод удаляет поверхностную и дождевую воду за счет уклона, точек сбора и канала, по которому поток уходит в лоток, трап или колодец. Если поверхность почти горизонтальна, вода распределяется медленно и требует более точного размещения приемных точек. При уклоне 1–2% сток идет заметно стабильнее, а застойные зоны сокращаются.
Уклон, лотки, трапы и ливнеприемники
Уклон поверхности направляет воду к местам сбора. Лоток собирает поток с протяженной зоны и подходит для длинных кромок, трап принимает воду из локальной низкой точки, а ливнеприемник служит узлом первичного приема и обычно задерживает крупный мусор решеткой или корзиной. При малом уклоне линейный водоотвод часто работает предсказуемее точечного, потому что перехватывает воду по всей длине покрытия.
Для устойчивой работы важны непрерывность уклона, отсутствие встречных перепадов и правильная высота посадки решетки относительно покрытия. Если край лотка выступает или, наоборот, утоплен слишком глубоко, на стыке возникают лужи и ударные нагрузки от колес.
Защита от мусора, наледи и засоров
Листья, песок и мелкий мусор уменьшают пропускную способность канала и ускоряют переполнение. Поэтому в приемных узлах используют съемные корзины, решетки с подходящим размером ячейки и доступ для очистки. В холодный период наледь может перекрывать вход воды, а тонкий лед у кромки решетки увеличивает нагрузку на крепления.
Регулярный осмотр после осадков помогает выявить отложения до того, как они перекроют поток. Для участков с большим количеством загрязнений выбирают элементы, которые можно разобрать без демонтажа всего покрытия.
Люки: доступ к коммуникациям и требования к эксплуатации
Люк обеспечивает доступ к подземным коммуникациям, смотровым колодцам и узлам обслуживания. Его подбирают не только по диаметру или форме крышки, но и по условиям нагрузки, герметичности и частоте открывания. Сопряжение корпуса с основанием должно исключать перекос, иначе крышка начинает стучать, перетирать посадочное место и терять плотность прилегания.
Виды люков по назначению и нагрузке
Различают ревизионные, канализационные, кабельные и дренажные люки. Первый критерий выбора — где расположен узел и какая нагрузка проходит над крышкой. Пешеходная зона требует одного класса, проезд легкового транспорта — другого, а участок с тяжелой техникой — более жесткого корпуса и крышки. Для каждого случая важны толщина стенок, форма опорного кольца и способ фиксации.
Герметичность, посадка и обслуживание
Герметичность люка снижает риск протечек, запахов и подсоса воды в колодец. Ее обеспечивают точная посадка, ровная опорная поверхность и уплотнитель, если он предусмотрен конструкцией. При обслуживании проверяют состояние крышки, коррозию кромок, износ петель и чистоту посадочного места: песок и мусор мешают плотному закрытию не меньше, чем деформация корпуса.
Как согласовать настилы, водоотвод и люки в одной системе
Элементы работают согласованно только тогда, когда уровень настила, отметка лотка и верх люка увязаны по одной схеме. Если люк выше покрытия, вокруг него скапливается вода; если ниже, возникает ударная зона и быстрый износ кромок. Узлы сопряжения проектируют так, чтобы вода уходила к приемным точкам, а доступ к коммуникациям не требовал разрушения соседних элементов.
Узлы сопряжения и правила монтажа
При монтаже проверяют геометрию основания, направление уклона, прочность опор и качество антикоррозионного слоя на металлических частях. Крепления решетчатого настила не должны допускать смещения при вибрации, а корпус люка — «гулять» в основании. Для лотков важна ровная стыковка секций и отсутствие ступенек внутри канала, иначе поток теряет скорость и начинает наносить осадок.
Типовые ошибки проектирования и их последствия
К распространенным ошибкам относятся недостаточный уклон, слишком крупные ячейки, неверный класс нагрузки, отсутствие защиты от засоров и разная высота примыкания элементов. Последствия обычно проявляются быстро: застой воды, шум от вибрации, коррозия крепежа, разрушение кромок и затрудненный ревизионный доступ. При регулярной очистке, проверке посадки и контроле состояния покрытия система дольше сохраняет рабочие параметры и не теряет пропускную способность.
