Ручной гидравлический пресс в метрологической лаборатории не сжимает детали. Он создаёт и плавно регулирует давление в жидкостном контуре, чтобы сравнить показания проверяемого манометра или датчика с эталонным прибором. От того, насколько удобно задавать и удерживать нужные точки давления, зависит скорость работы специалиста и качество полученных результатов.
Как устроен источник давления для поверки
Типовая схема объединяет ручной насос для предварительного заполнения и повышения давления с винтовым механизмом для точной настройки. К портам подключают эталонный и проверяемый приборы. Оба получают давление из общего контура, поэтому их показания можно сопоставлять в одних и тех же условиях.

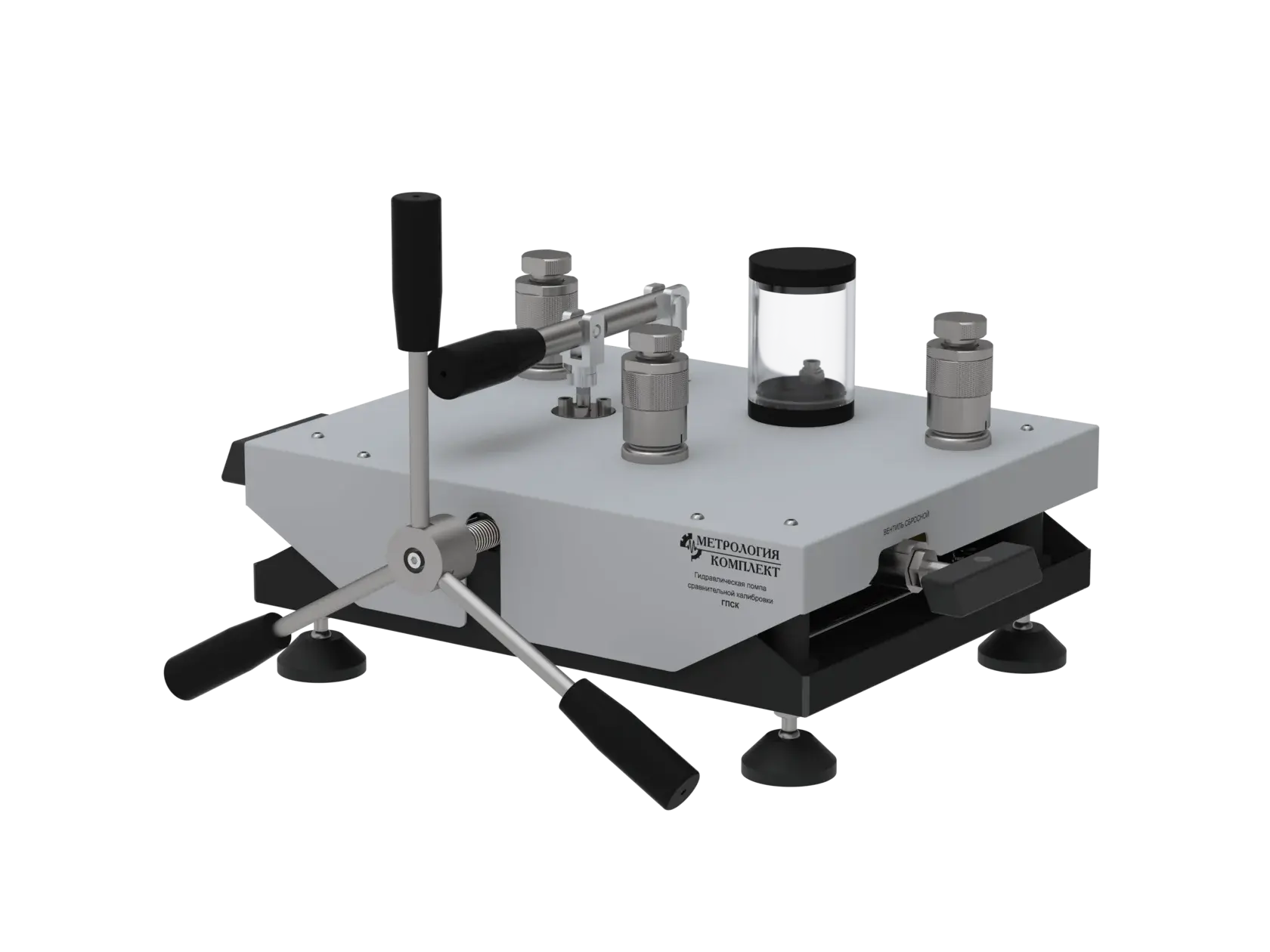

Ручной гидравлический пресс МК-100-ПГ.
На практике важно не просто достичь верхнего значения диапазона. Оператору нужно последовательно устанавливать несколько контрольных точек, давать показаниям стабилизироваться и безопасно снижать давление после измерений. Если в контуре остался воздух или соединения негерметичны, удерживать заданное значение становится сложнее.
Что проверить до подключения приборов
Сначала сверяют диапазон давления с задачей поверки. Рабочий диапазон пресса должен охватывать нужные контрольные точки, но его максимальное значение само по себе не говорит об удобстве регулировки на малых давлениях. Затем выбирают рабочую жидкость, допустимую для оборудования и подключаемых приборов. Важны чистота среды, совместимость уплотнений и требования к конкретным средствам измерения.
Следующий вопрос — присоединение. Нужно заранее знать резьбу приборов, число одновременно подключаемых устройств и наличие подходящих переходников. Нельзя заменять правильное соединение усилием при затяжке: повреждённая резьба или неподходящее уплотнение повышают риск утечки. При работе с высоким давлением подготовку и сброс давления проводят по руководству производителя.
На какие характеристики смотреть при выборе
Для лабораторной работы особенно полезно сопоставить пять параметров: диапазон регулирования, рабочую среду, число выходных портов, тип присоединения и возможность удерживать установленное давление. Габариты и масса тоже имеют значение, если прибор часто перемещают между рабочими местами.
Например, представленный производителем пресс ручной гидравлический МК-100-ПГ рассчитан на регулирование давления от 0 до 100 МПа. В его характеристиках указаны три выходных порта с резьбой М20×1,5, объём рабочей жидкости 140 мл и масса 12 кг. Производитель допускает в качестве рабочей среды воду, масло и спирт; перед применением конкретной жидкости всё равно следует свериться с документацией подключаемых приборов.

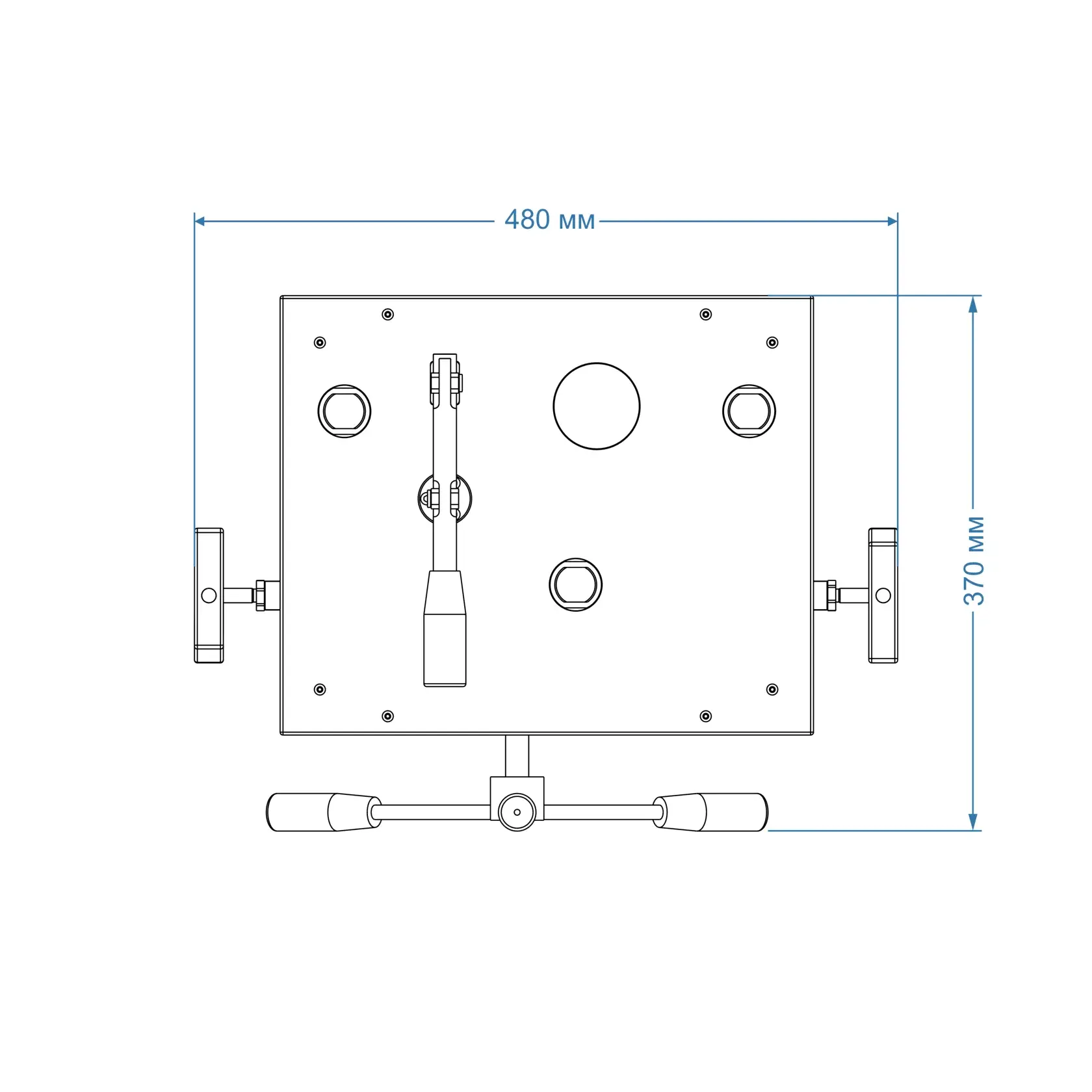

Вид сверху и габаритная схема пресса МК-100-ПГ.
Чертёж помогает ещё до покупки оценить, хватит ли места на столе для корпуса, рукояток и подключённых приборов. В карточке модели приведены предельные габариты 370 × 480 × 300 мм. При планировании рабочего места стоит оставить пространство не только под сам пресс, но и для безопасного доступа к соединениям и органам управления.
Как проходит сравнение показаний
После проверки соединений контур заполняют жидкостью и удаляют воздух в порядке, указанном в руководстве. Ручным насосом подводят давление к нужной области, а винтовым механизмом доводят его до контрольной точки. Когда показания стабилизировались, фиксируют значения эталонного и проверяемого приборов. Затем переходят к следующей точке согласно методике поверки.
Пресс создаёт давление, но сам по себе не заменяет эталонный прибор и методику измерений. Результат зависит также от состояния соединений, правильного выбора эталона, температуры и соблюдения установленной последовательности операций. После завершения работы давление плавно сбрасывают, а оборудование осматривают на предмет утечек.
Когда ручной пресс подходит лучше
Ручной источник давления удобен там, где контрольные точки устанавливают по одной, важен прямой контроль оператора и не требуется автоматическое выполнение большой серии измерений. Для поточной поверки многих однотипных приборов может потребоваться стенд с иной степенью автоматизации. Выбор зависит от объёма работ, диапазонов измерения и оснащения лаборатории.
Перед заказом полезно составить перечень поверяемых приборов с их диапазонами и резьбами, указать рабочую жидкость и условия установки. По этому перечню проще проверить совместимость пресса, переходников и эталонных средств измерения. Такой подход сокращает риск купить прибор с достаточным максимальным давлением, но без нужных соединений или подходящего режима работы.
